Kabelstam

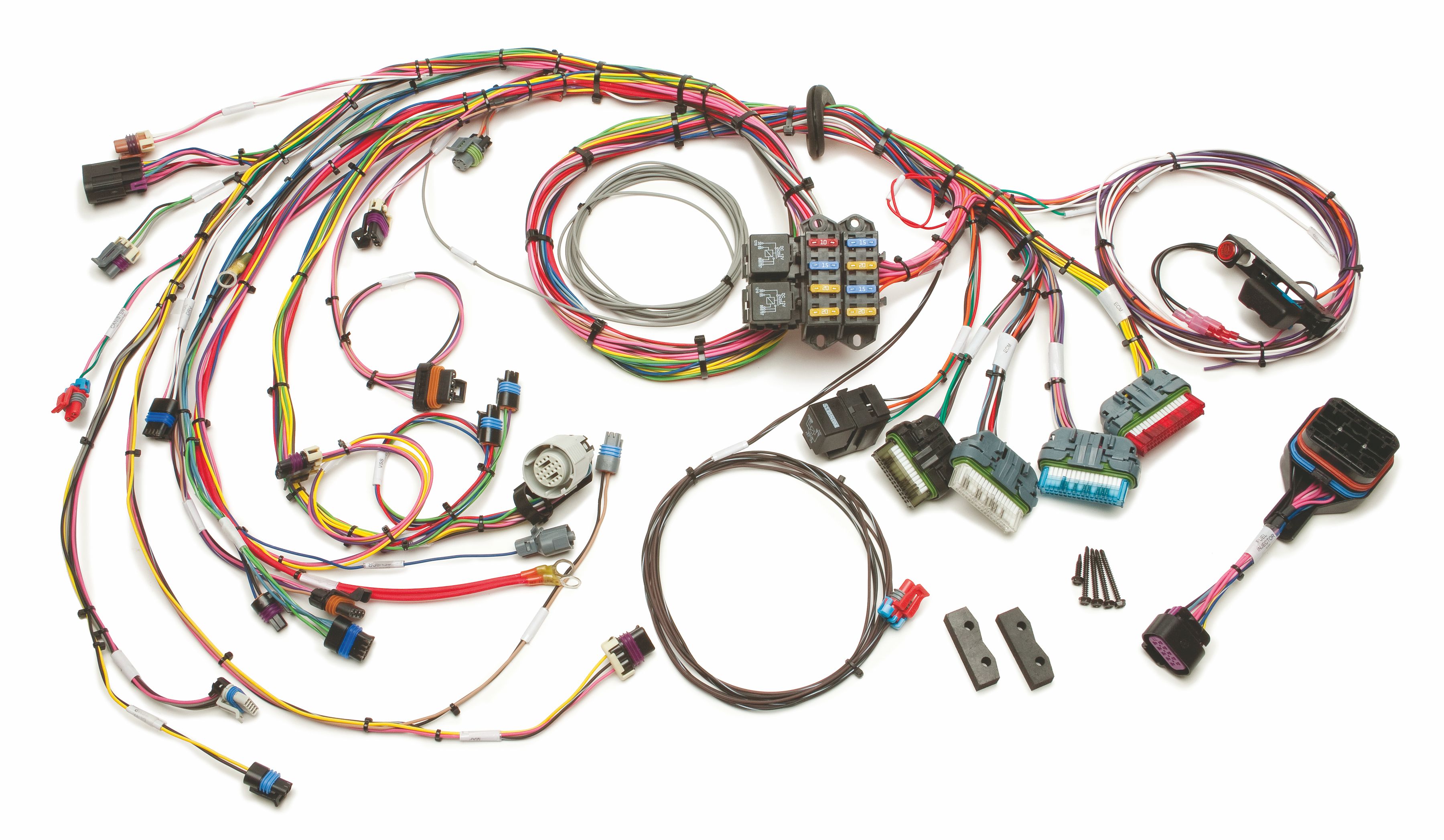

Painless Wiring : 60214
Artikelnr: PIN60214
Fristående kabelstam, ej för byte av original kabelstam. Ska användas till en viss kombination av motor och låda när man byter till drivlina som inte satt i bilen från början.
Designad för 1996-1999 4.3L Vortec CMFI-motorer med 4L60E- eller 4L80E-lådor. Motorerna satt i 1996-99 GM full size pickuper, skåpbilar och SUV:ar, Chevy Astro och Oldsmobile Bravada. Inga anslutningar för bakre syresensorer eller bränsletryck i tanken. Ingår modulär säkringsdosa med åtta kretsar och GM färgkodade kablar med tryckt text för en simplare installation.
I satsen ingår:
Nytt insprutningskablage med OEM-kontakter och utstickare från kabelstammen.
OBDII-kontakt och motorlampa.
Kabelskor och genomföring
Monteringsfästen
Kabelstammen i standardlängd tillåter 122 cm från bakkant på insuget till säkringsdosan och ECM-fästet. Perfekt för att montera under instrumentbrädan eller i handskfacket.
För att använda kabelstammen förutsätts att man har ECM nr 16244210 eller nr 16229684 med V6-programmering. Läs onlinehandboken för fullständig lista över nödvändiga delar innan du beställer.
Säkringsblocket skyddar följande kretsar:
Canister Purge, EGR-ventil, luftmassemätare, vevpositionsensor, tändspolmodul & tändspole, Data link anslutning
Dubbla tändreläer på 40 ampere
ECM (C4, C1) och felindikeringslampa
Spridare
Bränslepump, olje-/bränsletryck, ECM (C3)
Uppvärmda O2-sensorer, kampositiongivare, växellåda, bromsljuskontakt och ECM (C4)
Innehåller kontakter till:
Bromsljuskontakt
Kampositiongivare
Kanistertömning solenoid+ ventilering
Datalink kontakt
Fördelare
Främre O2-sensorer förar-/passagerarsida
ECM
EGR-ventil
Kylartemperatur
Bränslepump
Bränslepump relä+test
Jordar
Idle Air Control
Tändspolar
Tändningssignal
Tändspole drivning
Spridare
Insugstemperaturgivare
Knacksensorer
Felindikeringslampa
MAP-sensor
Luftmassemätare
Oljetryck
Startmotor
Varvräknare
Throttle Position Sensor
Växellåda
VSS in-/utgång
VSS utgång för hastighetsmätare
- Title: 60214 1996-1999 GM Vortec 4.3L V6 (CMFI) Harness Std. Length
